『G3シリーズ』


概略のみ示しますので、詳しくは、エアガンの分解、組み立てに詳しいベテランの方やお買い求めのお店にご相談ください。

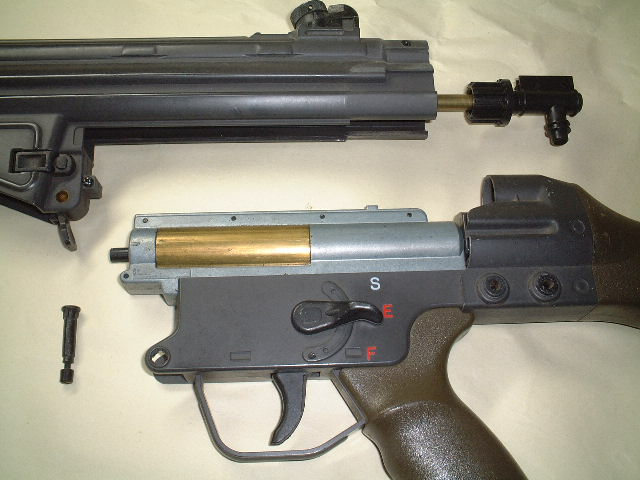

@先ず、アッパーレシーバーを外して、インナーバレルとチャンバーを取り出します。テイクダウンピンを取り外して、アッパーレシーバーを銃口方向にスライドすると外せます。チャンバーからホップダイヤルを取り外します。

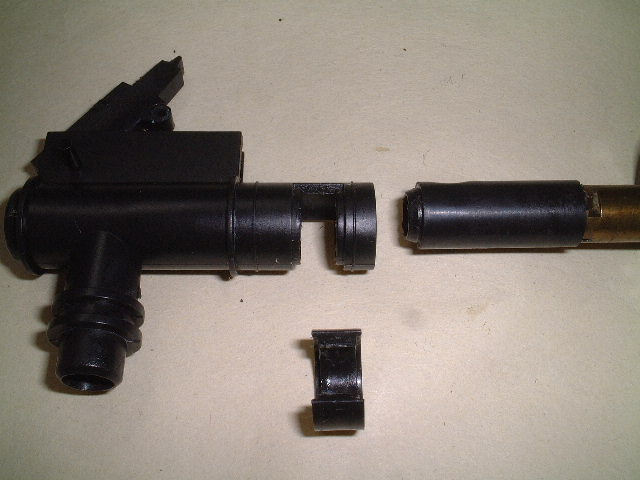

Aホップアップダイヤルを外して、ストッパーリング(指し示している部品)を外すと、インナーバレルとチャンバーパッキンを引き出す事ができます。チャンバーパッキンが、チャンバー内に残り、インナーバレルのみ引き出された場合、チャンバーパッキンを外す必要性はありませんが、分解して、洗浄することをお勧めします。

Bインナーバレルを『参式滑空銃身』に差し替えます。『参式滑空銃身』のミゾにチャンバーパッキンの凸部を合わせて差し込みます。

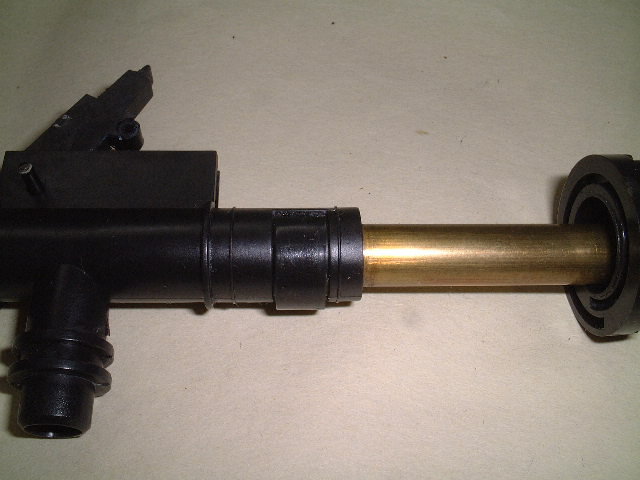

C『参式滑空銃身』をチャンバーの奥までしっかり差し込み、ストッパーリングで固定します。ストッパーリングの方向に注意してください。 ストッパーリングが浮いた感じにならないようにキチンと組み込みます。

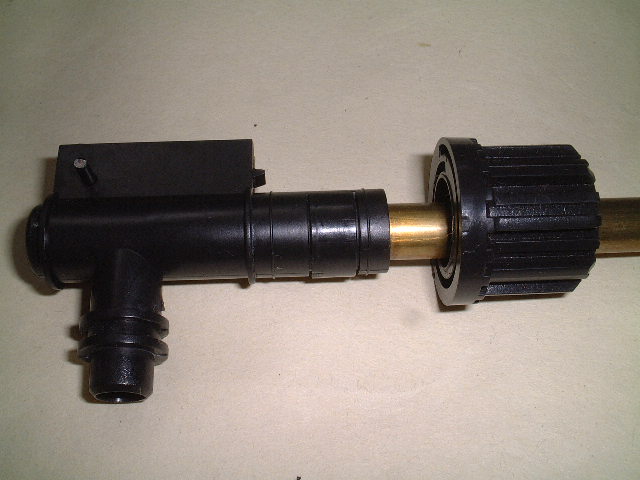

Dストッパーリングの方向を間違えて組んだ場合を示します。

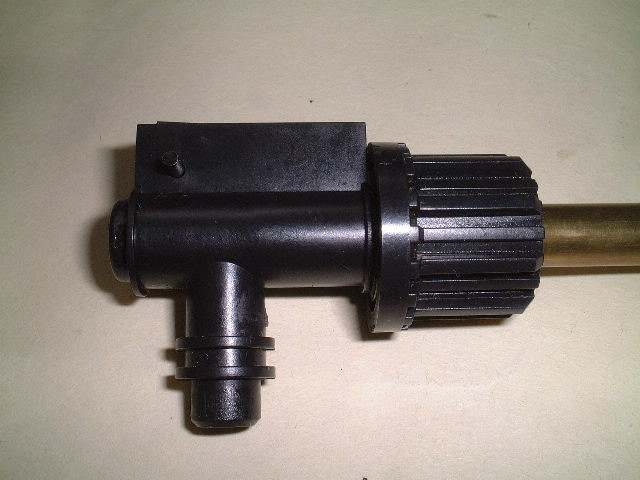

Eホップレバーとクッションゴムが正しい位置になるようにホップダイヤルを組み付けます。ホップダイヤルを回したときチャンバーの内側上部の突起が出っ張ってくることを確認してください。このとき、突起が中央にない場合は、組み直してください。
